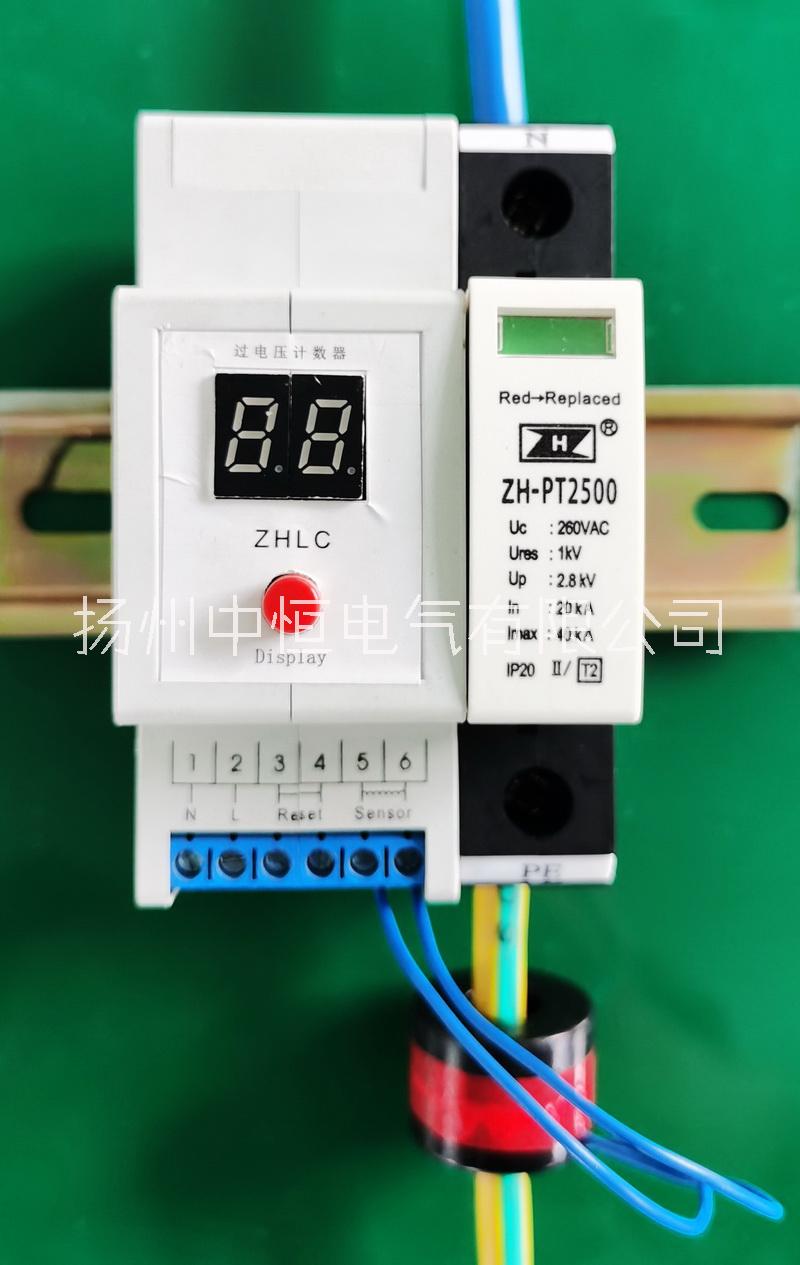

供應擊穿保險器二次接地保護器ZH-PT2500

二次接地保護器ZH-PT2500

二次接地保護器 帶報警輔助接點 中性點保護器 擊穿保險 電子式擊穿保險 二次擊穿保險

 一. 適用范圍

ZH-PT2500帶報警觸點的電壓互感器PT二次接地保護器，適用于在電力系統(500KV/220KV/110KV/35KV/10KV)繼電保護規程中一般要求變電所電壓互感器中性點集中一點統一接地，為防止雷電等系統過電壓通過電壓互感器危害人身及二次設備，常規設計是在就地電壓互感器端子箱內二次中性點即通常說的N線上，安裝一個二次接地保護器。PT25CVT可以實現以上功能，為電力系統的運行提供了可靠的保障。

根據國網公司十八項電網重大反事故措施（修訂版）、能源局關于防止電力生產事故的二十五項重點要求需要裝設此產品。

二. 技術參數

三. ZH-PT2500二次接地保護器特點：

●采用間隙密閉式防雷技術。

●內置脫扣保護功能，溫控斷路技術及熱脫扣裝置，保護器因過熱、擊穿失效時能自動斷開。

●通流量大、殘壓低、響應放電速度快、動作值離散性很小、絕緣水平恢復快。

●可選擇附帶遙信端子，便于遠程報警控制。

●窗口顏色顯示工作狀態，紅色指示產品故障，提示需更換。

●標準35mm導軌安裝，安裝、更換方便，易于維護。

五. ZH-PT2500二次接地保護器安裝步驟：

1）確定放電電流路徑。

2）標記在設備終端引起的額外電壓降的導線。

3）為避免不必要的感應回路危及二次設備，地線要求S/2，在電力系統繼電保護規程中一般要求變電所電壓互感器中性點集中一點統一接地，安裝PT25CVT二次接地保護器擊穿保險后保證與大地的絕緣

六. ZH-PT2500二次接地保護器檢測方法：

在近端故障時，由于接地電流較大，流過地網產生的電壓降造成PT二次中性點擊穿，從而使得PT二次部分接地。

按照《繼電保護及電網自動裝置檢驗條例》，一般PT中性點1000V搖表測耐壓，應不擊穿；

ZH-PT2500二次接地保護器擊穿保險采用2500V搖表測試，應可靠擊穿。

即：滿足1000V不擊穿,2500V擊穿能返回。

并通過12和11常閉觸點,11和14常開觸點輸出報警信號。

七. ZH-PT2500產品優勢：

    業務聯系人：王波13705255866

ZH-PT2500二次擊穿保險器具有熱脫扣裝置和過流脫扣裝置，具有一常開一常閉擊穿失效報警遙信端子觸點，具有掉牌指示裝置，通流量大、殘壓低、響應放電速度快、動作值離散性很小、絕緣水平恢復快。

ZH-PT2500二次接地保護器由揚州中恒電氣有限公司榮譽出品，采購時請認準 “中科恒” 品牌，謹防假冒。
