供應268-FMC接口的DSP TMS320C6657子卡模塊

一、 概述
        FMC連接器是一種高速多pin的互連器件，廣泛應用于板卡對接的設備中，特別是在xilinx公司的所有開發板中都使用。該DSP子卡模塊以TI強大性能DSP TMS320C6657作為主芯片，專門針對xilinx開發板設計的標準板卡，用于關鍵任務，醫學成像，測試和自動化以及其他高性能的應用。

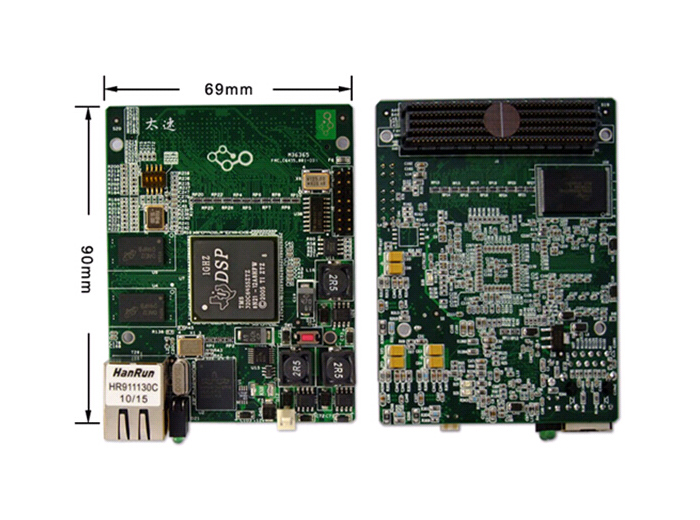

板卡結構：參考FMC協議 寬度69cm，長度110cm，螺絲孔大小和位置參考標準

二、性能指標
  (a)  DSP芯片性能
     a. DSP時鐘主頻850MHz，支持1.25GHz頻率運行。
     b. 提供高達2.5GHz的處理能力，功耗低且易于使用。
     c. 兼容所有現在的C600系列定點和浮點DSP。
     d. 集成了大量片上內存。
     e. 內存總線獨立， 板載 DDR3-1333 8G可尋址空間。
     f.  支持千兆網絡接口。
  (b)接口介紹
     a. 支持 ERapidIO第2版，PCI Express Gen2，
     b. 支持I?C，UART，多通道緩沖串行端口（McBSP），通用并行端口。
     c. 支持一個16位異步EMIF以及通用CMOS IO。
     d: 支持HyperLink的40 Gbaud 全雙工接口（為了器件之間或與FPGA之間實現高吞量，低延遲通信。）
  (c)  DSP芯片功能框圖：

  (d)  C6657器件具有完整的開發工具，包括增強的C語言編譯器，用于簡化編程和調度的匯編優化器，可查看源代碼執行情況的Windows調試界面。
三、物理特性
  商用溫度：0℃～+85℃
  擴展溫度范圍： -40℃～100℃
  擴展低溫： -55℃～100℃
四、 軟件支持
  a. 支持千兆網絡傳輸程序，移植LWIP協議棧，支持ping，TCP、UDP、IP傳輸協議。
  b. 支持DDR3空間的自檢 測試程序。
  c. 支持RapidIO第2版。
五、 應用領域
  關鍵任務，醫學成像，測試和自動化以及其他高性能的應用。
