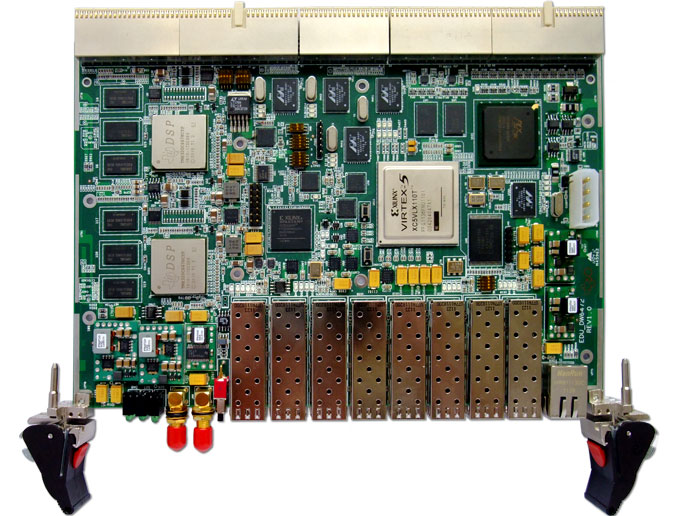

供應用于高速圖像采集的6-基于TMS320C6678、FPGA XC5VLX11

1、板卡概述
　　本板卡由我公司自主研發，基于CPCI架構，符合CPCI2.0標準，采用兩片TI DSP TMS320C6678芯片和Xilinx公司V5系列FPGA XC5VSX95T-1FF1136芯片。包含PCI接口、GMII的以太網接口、Nor Flash接口、8路SFP光 纖，4路RS232?？捎糜谲浖o線電系統，基帶信號處理，無線仿真平臺，高速圖像采集、處理等。支持熱插拔，設計芯片可以滿足工業級要求。

2、處理板技術指標
　　1) 關于TI DSP TMS320C6678芯片
　　　　德州儀器 (TI) 推出的TMS320C6678 是基于其 DSP 系列器件 TMS320C66x 之上，采用 8 個 1.25GHz DSP 內核構建而成，并在單個器件上集成了 320 GMAC 與 160 GFLOP 定點及浮點性能，從而使用戶不僅能整合多個 DSP 以縮小板級空間并降低成本，同時還能減少整體的功耗要求。，充分滿足移動網絡領域?qū)νǖ烂芏燃案哔|(zhì)量媒體服務日益增長的需求。
　　2) DSP 部分支持2個TMS320C6678芯片，支持DDR3, Nor Flash, 以太網接口，DSP之間通過HyperLink互聯。DSP 的TSIF1外接連接器。
　　3) FPGA部分支持8路光纖 2.5Gbps 輸入輸出， 2組DDR2,分別為256MB（32bit寬度），一個PCI總線接口，1個GMII的以太網接口，一個Nor Flash接口。
　　4) DSP與FPGA直接通過RapidIOX4，TSIF0，I2c，SPI，Uart互聯。
　　5) 前面板輸出8路SFP光纖，1路以太網接口，復位按鈕和指示燈。
　　6) 通過CPCI J3連接器輸出DSP的4路以太網口，32個IO。J4 J5輸出160個IO，可以做80對LVDS信號。
　　7) 板卡要求支持 熱插拔，設計芯片目前使用商業級，要求兼容工業級設計。
　　8) 整版冷板散熱。

3、軟件系統
　　1) 支持PCIe驅動。
　　2) 支持千兆網絡傳輸，移植LWIP協議棧，支持ping，TCP、UDP、IP傳輸協議。
　　3) 支持Flash 、PCI Boot引導方式。
　　4) 支持RapidIO X4 EDMA 中斷 數據傳輸。
　　5) FPGA 完整的 DDR2控制、網絡數據收發傳輸。
　　6) FPGA Rocket 光纖數據傳輸測試程序。
　　7) DSP與FPGA的RapidIO口 EDMA，同步中斷傳輸，滿足理論速度10Gbps。
　　8) 支持FPGA程序采用 Flash、DSP引導加載。

4、物理特性：
　　尺寸：6U CPCI板卡，大小為160X233.35mm。
　　工作溫度：0℃～ +55℃ ，支持工業級 -40℃～ +85℃
　　工作濕度：10%～80%

5、供電要求:
　　雙直流電源供電。整板功耗 50W。
　　電壓：+5V 5A ，+3.3V 6A。
　　紋波：≤10%

6、應用領域
　　 軟件無線電系統，基帶信號處理，無線仿真平臺，高速圖像采集、處理等。
