供應用于視頻編解碼的TMS320DM8148

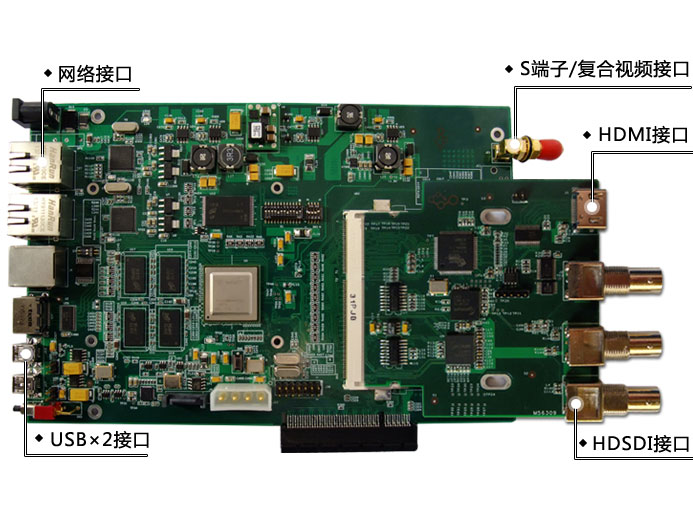

一、板卡概述

　　本系統基于進的DSP技術，構建一個全高清的視頻編解碼系統，采用TI的芯片。借助TI的Dinci? 處理器技術來滿足處理包括: 高清視頻會議終端, 視頻監控用數字視頻錄像機（DVR）, IP 網絡攝像機（Netcam）, 數字標識, 媒體播放器/適配器,便攜醫療成像, 網絡投影儀, 和家庭音頻/視頻設備等情況下的廣泛應用。
　　 TMS320DM814x Dinci? 數字媒體處理器是高集成、低功耗，可編程平臺。可在 3 瓦特功率下提供高性能 1080p60 fps 單視頻流、3 個 720p30 fps 同步視頻流或多個較低分辨率視頻流組合。

二、硬件部分：

　　音頻（AIC3106）/音頻接口
　　千兆以太網收發器×2（88E1111）
　　DDR3 ×2（1J64M16 – 8 Meg x 16 x 8 Banks）
　　紅外接收器（TSOP34）
　　256Kb I2C EEPROM（CAT24C256）
　　32M-BIT串行 FLASH
　　HDMI輸出
　　S端子/復合視頻輸出
　　DVI輸入
　　攝像頭
　　觸摸屏
　　RGB輸入
　　VGA輸入
　　PCIe
　　SATA
　　USB×2
　　WLAN
　　DCAN
　　RS232

三、DSP性能：

　　1．DSP時鐘主頻750MHz，支持1000MHz。
　　2．內存總線獨立， 板載DDR3 ×2（1J64M16 – 8 Meg x 16 x 8 Banks）。
　　3. 支持千兆以太網接收，支持紅外接收。
　　4. 支持DVI輸入、RGB輸入、VGA輸入以及HDMI輸出和S端子/復合視頻輸出。
　　5. 支持32M-BIT串行 FLASH。
　　6. HDMI視頻接口，支持165MHz像素時鐘，可提供8位色彩深度下的1920×1080@75Hz視頻輸出，或在10位色彩深度下的1080p@60Hz視頻輸出。
　　7. 支持圖像的智能分析。
　　8. 支持Smart Reflex 的電源管理技術。
　　9. 支持編解碼格式。

四、物理特性：

　　存儲溫度：-60℃～+70℃
　　工作溫度：0℃～+55℃ 支持工業級 -40℃～+85℃
　　工作濕度：10%～80%

五、供電要求: 　

　　電壓：12V 3A。

六、一個開發平臺的五種應用

　　該板卡具有靈活多變、接口的特性。針對市面上的幾款相機，該板卡在接口這方面的設計比較靈活，有網口、USB接口、復合視頻接口、HDSDI接口、HDMI接口和RS232接口。針對不同的領域，可以分別與復合視頻接相機、HDSDI接口相機、HDMI接口相機、RS232接口相機、網絡相機和USB相機進行互聯，處理不同格式的圖像。

1、與復合視頻接口相機的互聯

2、與HDSDI接口相機的互聯

3、與HDMI接口相機的互聯

4、與網絡相機的互聯

5、與USB相機的互聯
