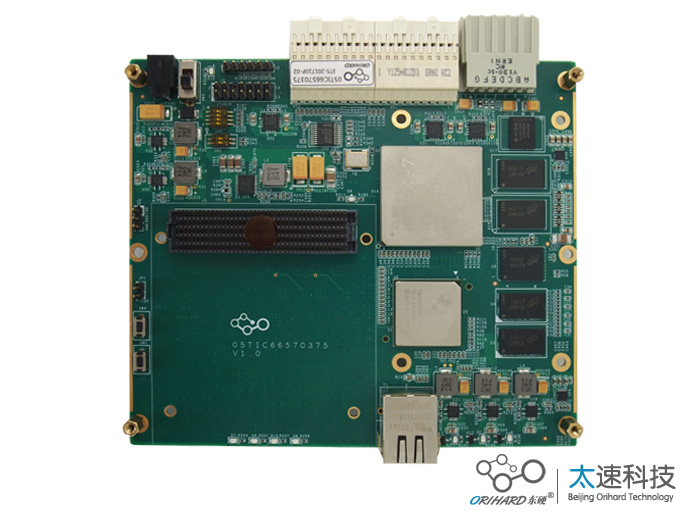

375- 375-C6657 375-C6657核心板

一、板卡概述   　

  　該DSP+FPGA高速信號采集處理板由我公司自主研發，包含一片TI DSP TMS320C6657和一片Xilinx K7 FPGA XC7K325T-1FFG900。包含1個千兆網口，1個FMC HPC接口?？纱钆涫褂肁D FMC子卡、圖像FMC子卡等，用于軟件無線電系統，基帶信號處理，無線仿真平臺，高速圖像采集、處理等。

1. 以xilinx 公司K7系列FPGA XC7K325T-1FFG900和TI公司的TMS320C6657為主芯片。
2. FPGA外接1組DDR3 ，共128MX32bit容量。
3. DSP外接一組128MX32bit容量的DDR3。
4. DSP外接1個 10/100/1000M網絡。
5. FPGA外接32M BPI Flash 。
6. DSP外接 FLASH，支持128M *8bit MB。
7. DSP外接 4Gb Nand Flash。
8. DSP外接EEPROM。
9. FPGA與DSP相連的接口: Rapidio X4、SPI 、GPIO、McBSP、uPP、UART。
10. 連接器引出了FPGA的GTX x 4、LVDS、RS232以及DSP的PCIEx2、HyperLink。
11. 復位功能。
12. FPGA外接HPC高速信號接口，全信號標準定義。
13. 工業級設計。

三、芯片介紹

1．DSP芯片介紹

DSP采用TI新一代高端DSP，擁有兩個 TMS320C66x ? DSP 內 核子系統 (CorePacs)，每個系統都擁有 850 MHz、1.0 GHz 或 1.25 GHz C66x 定點/ 浮點 CPU 內核。1.25 GHz 時，定點運算速度為40 GMAC / 內核。針對浮點 @ 1.25GHz 的 20 GFLOP / 內核。具有豐富的外設接口。

2.  FPGA芯片介紹

Xilinx 公司Kintex7系列FPGA XC7K325T-1FFg900I 為主芯片，XC57K325T 具有Logic Cells 326080個，RAM模塊4000 Kb，DSP Slices840個，CMT時鐘管理10個 RocketIO GTX 16個，總IO bank 10個，使用IO數500個。  　　

四、供電要求

直流電源供電。整板功耗 20W。
電壓：12V直流供電
紋波：≤10%

五、 軟件系統

1) 支持DSP DDR3讀寫。

2) 支持DSP千兆網絡傳輸，移植LWIP協議棧，支持ping，TCP、UDP、IP傳輸協議。

3) 支持DSP EMIF Norflash引導方式。

4) 支持FPGA BPI FLAS啟動

5) 支持DSP NAND FLASH讀寫。

6) 支持DSP IIC測試。

5) 支持FPGA DDR3控制。

6) 支持DSP與FPGA間SPI、GPIO、SRIO、UPP、UART 、McBSP通信。

六、物理特性：

尺寸：139mm x 122mm x 16mm 　　

工作溫度：0℃～ +55℃ ，支持工業級 -40℃～ +85℃  　　

工作濕度：10%～80%

七、應用領域

　雷達、軟件無線電、圖像數據采集、廣播電視等
