372- 綜合計算平臺

北京太速科技有限公司

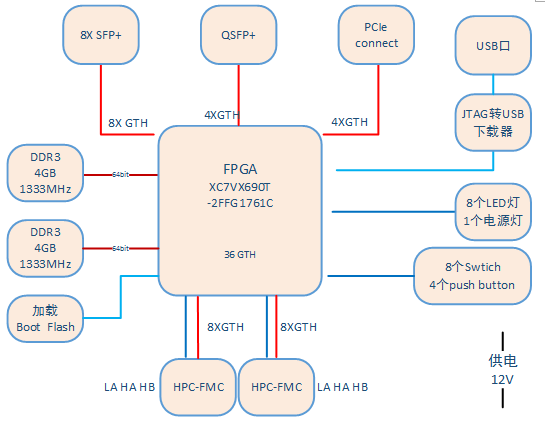

      基于V7的高性能PCIe信號處理板，板卡選用Xilinx 公司Virtex7系列FPGA XC7VX690T-2FFG1761C為處理芯片，板卡提供兩個標準FMC插槽，適用于電子對抗或雷達信號等領域的高性能采集、回放以及相關處理。通過連接不同的FMC子卡的方式，可實現不同形式的數據采集、回放、處理的功能模塊。板卡原理框圖如下圖所示：

二、板卡主要功能

1、主要接口

8路光纖SFP+，1路QSFP+，可支持2.5Gbps，5Gbps，10Gbps等不同速率傳輸，

1個PCIe X4連接器電口，接插件為molex接口，在使用中可支持光纖傳輸。1個PCIe X8 標準接口，支持V2.0，V3.0規范，1個千兆網絡。

2、指示顯示

8個LED FPGA工作狀態指示燈黃綠色，一個故障紅色燈（拉到FPGA上），一個電源燈黃色（指示+12V），一個復位燈。6個LED燈 黃綠色用于光模塊工作狀態指示。

3、控制按鈕

8個Swtich ，4個push button 按鍵，一個復位按鈕。

4、板卡緩存

FPGA2組DDR3 SDRAM，每組容量4GB，位寬64bit，工作速率1333MHz。

5、擴展接口

板卡提供兩個FMC HPC接口,可連接FMC子板，如AD，DA，光纖接口卡

三、板卡應用

無線電、雷達，萬兆加速計算， 配合CPU主板可以完成產品化開發。
