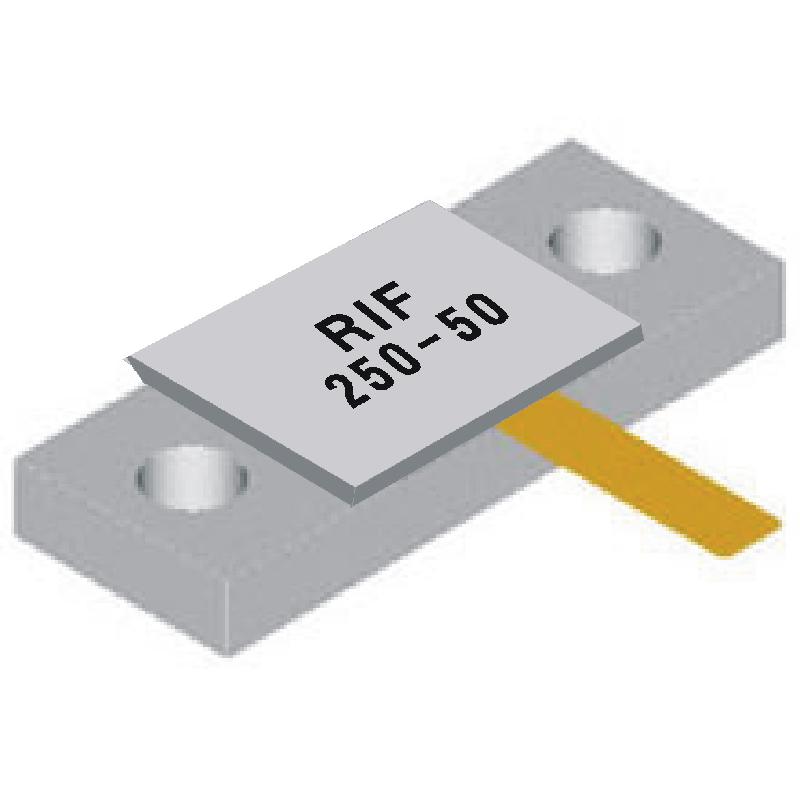

深圳德平供應射頻微波法蘭終端電阻

 250W法蘭電阻 大功率終端負載  法蘭終端負載電阻器

一、產品參數

二、產品用途及特點

1.1：產品用途：微帶電路中做功率分配器、隔離、平衡、終端負載。

1.2：產品特點：該產品具有體積小、功率大、頻率特性好、性能穩定、精度高、安裝工藝簡單等特點。

 三、外形尺寸圖

注：如需了解詳盡參數，請與我們的工作人員聯系。

聯系電話：0755-23023733 傳真：0755-85287900

四、產品安裝方法及試驗

●安裝方法：將電阻器用螺釘固定在金屬試驗架上，引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。

●產品安裝試驗要點及檢測

◆可焊性

2.1試驗方法：焊槽溫度為235℃±2℃，浸漬時間5S~10S，引出端浸漬度深度距電阻體1mm±0.5mm。

2.2試驗后檢測：電阻器引出端被浸漬的表面部分應有95%的面積覆蓋上一層連續、均勻、光滑、明亮的錫焊。

◆引出端強度

2.3試驗條件：A.沿電阻器引出端水平方向緩慢施加10N拉力，持續5S~10S。

2.4試驗后檢測：電阻器引出端應無機械損傷、松動和脫落。

◆電老化

●安裝方法：用螺釘，加一個彈簧墊圈將電阻器固定在鋁制散熱器上，電阻器與散熱器之間要求接觸良好（涂敷導熱硅脂）；將引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。

3.1試驗前測量阻值。

3.2試驗條件：直流或交流有效值按額定功率施加。

3.3試驗溫度：25℃±5℃。

3.4加電方式：試驗期間施加連續的額定工作電壓。通電期間電壓應穩定在規定值的±5%以?xún)?nèi)。為了保證電阻的功率降額，如果機箱內溫度超過70℃，應加風扇冷卻。

3.5試驗后測量：電阻器在25℃±3℃下穩定2h~4h后，電阻器應無機械損傷，電阻值變化不超過±5%。

五、安裝說明與降功耗曲線圖

4.1 產品安裝時要求保證產品底面與焊盤（外殼）之間接觸良好，接地良好；

4.2 焊接時，使用電烙鐵功率不超過40w；

4.3 負載電阻的引出線應保持水平塔接；

4.4 在散熱片上涂一層厚度為0.25mm的極薄的導熱硅脂；

4.5 可以選擇帶法蘭和不帶法蘭兩種形式；

六、訂購提示

5.1如需了解更多詳細參數，請與我們的工作人員聯系

5.2聯系電話:0755-23023733  傳真:+86-0755-85287900

5.3更多相關產品信息，詳情可登陸www.deprf.com了解
