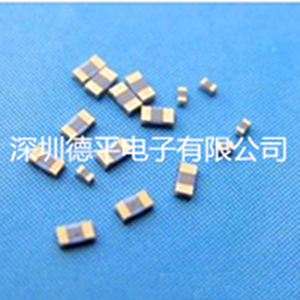

德平供應微波RG0402貼片電阻

一、產品簡介：




RG0402A500J1微波毫米波芯片電阻，是鍵合型薄膜電阻器，該產品頻率高、寄生參數基本可以忽略，可以使用至微波毫米波頻段。






二、產品用途及特點


1.1產品用途：產品主要運用于微波集成電路模塊，如放大，耦合、衰減、濾波等模塊電路。


1.2產品特點：①:低寄生參數、使用頻率高至40GHz；②:防潮，會形成自我鈍化保護膜；③:產品頻率高、寄生參數基本可以忽略，可以使用至微波毫米波頻段。








三、產品參數


2.1型號：RG0402A500J1
2.2功率：1W
2.3阻值：50Ω
2.3阻值精度：±5%
2.5頻率：26GHZ
2.6回損最小值：20DB
2.7尺寸規格：1.012mm*0.508mm






四、產品結構（僅正面金屬化）


3.1金屬化結構：TaN/TiW/Au


1）TaN：符合方阻要求
2）TiW：300﹣500A
3）Au：2.5uM min


3.2基片材質：99.6%氧化鋁基片，厚度0.254mm






五、特性參數


4.1外觀：金屬表面光潔，無外來雜質污染，瓷體表面無裂痕。金屬毛刺小于20um。


4.2鍵合性能：至少承受6gf拉力（25um直徑金絲）。


4.3膜層可焊性：支持金錫焊接，5秒浸潤。


4.4膜層耐高溫：400℃5分鐘、180℃2小時不變色，不氣泡。


4.5額定功率：1W








六、產品售后與訂購說明


5.1品質，民品價格，發貨快速，規格齊全，歡迎廣大新老客戶來電來函洽談訂購??！

5.2我司所交產品準時，并依約定規格驗收；


5.3不合格品由我司取回，并重新確認交貨日期；


5.4如屬采購方內部問題，不得對我司有任何不合理之要求；

5.5因天災等非人力所抵擋因素外，我司應安本合約所規定之日期交貨；







七、深圳德平電子有限公司



深圳德平電子有限公司是一家從事射頻器件研究開發與生產的專業廠家。公司技術力量雄厚，擁有的檢測設備，完善的生產工藝，具備根據客戶的不同需求進行開發和生產的能力。我們的產品致力于網絡通訊、專業研制生產射頻大功率電阻，圓柱微波負載電阻，法蘭終端負載電阻，同軸衰減片，濾波連接器，穿心電容等高科技領域。

本公司主營：大功率射頻電阻,圓柱微波電阻,高頻貼片電阻,穿心電容,法蘭負載電阻,管狀穿心電容濾波器，薄膜衰減片,饋通濾波器等產品，是出色的電子產品公司，擁有出色的高中層管理隊伍，我們在技術開發、市場營銷、財務分析等方面擁有豐富的管理經驗，選擇我們，值得你信賴！
