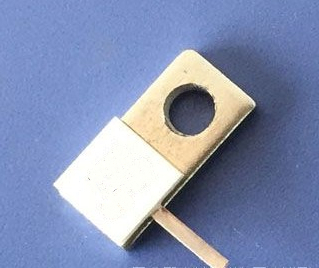

高頻射頻電阻 功分器**射頻電阻 單孔射頻電阻 雙引線射頻電阻
特別聲明:我司網上報價和庫存數量僅作為參考,不作為實際交易價格,如給您造成不便,我們誠摯的向您致歉!如需了解新的價格和庫存數量,請聯系我司的工作人員或致電我司銷售人員,我們將竭誠為您服務,歡迎廣大新老客戶來電來函洽談訂購!!
一、產品參數(可定制)
| 型號 | 功率 | 電阻值 | 電阻誤差 | 工作頻率 | 駐波比 | 工作溫度 | 溫度系數 | 引線長度 |
| RFG300C50021 | 300 | 50 | 2% | DC-2GHZ | 1:1.2 | -55℃-+125℃ | ≤±150PPM/℃ | 6mm |
注 ):產品參數可根據客戶參數定制,詳情請與我們的工作人員聯系?。。。?!
二、產品用途及特點
1.1:產品用途:微帶電路中做功率分配器、隔離、平衡、終端負載。
1.2:產品特點:該產品具有體積小、功率大、頻率特性好、性能穩定、精度高、安裝工藝簡單等特點。
三、外形尺寸圖(參考)
注):圖片供參考使用,如需了解產品詳盡參數,請與我們的工作人員聯系。
聯系電話:0755-23023733 傳真:0755-85287900
四、產品安裝方法及試驗
●安裝方法:將電阻器用螺釘固定在**金屬試驗架上,引出端焊在敷銅板上,電阻器主體與敷銅板之間距離不小于1mm。
●產品安裝試驗要點及檢測
◆可焊性
2.1試驗方法:焊槽溫度為235℃±2℃,浸漬時間5S~10S,引出端浸漬度深度距電阻體1mm±0.5mm。
2.2試驗后檢測:電阻器引出端被浸漬的表面部分應有95%的面積覆蓋上一層連續、均勻、光滑、明亮的錫焊。
◆引出端強度
2.3試驗條件:A.沿電阻器引出端水平方向緩慢施加10N拉力,持續5S~10S。
2.4試驗后檢測:電阻器引出端應無機械損傷、松動和脫落。
◆電老化
●安裝方法:用螺釘,加一個彈簧墊圈將電阻器固定在鋁制散熱器上,電阻器與散熱器之間要求接觸良好(涂敷導熱硅脂);將引出端焊在敷銅板上,電阻器主體與敷銅板之間距離不小于1mm。
3.1試驗前測量阻值。
3.2試驗條件:直流或交流有效值按額定功率施加。
3.3試驗溫度:25℃±5℃。
3.4加電方式:試驗期間施加連續的額定工作電壓。通電期間電壓應穩定在規定值的±5%以內。為了保證電阻的功率降額,如果機箱內溫度超過70℃,應加風扇冷卻。
3.5試驗后測量:電阻器在25℃±3℃下穩定2h~4h后,電阻器應無機械損傷,電阻值變化不超過±5%。
五、安裝提示與降功耗曲線圖
4.1 產品安裝時要求保證產品底面與焊盤(外殼)之間接觸良好,接地良好;
4.2 焊接時,使用電烙鐵功率不超過40w;
4.3 負載電阻的引出線應保持水平塔接;
4.4 在散熱片上涂一層*大厚度為0.25mm的極薄的導熱硅脂;
4.5 可以選擇帶法蘭和不帶法蘭兩種形式;
