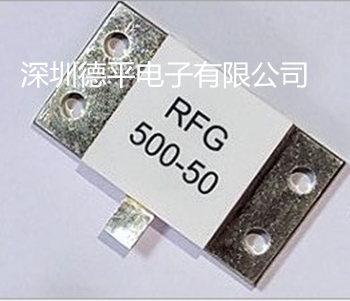

德平優質RFG250W高頻法蘭負載電阻 RFG法蘭負載電阻 RFG法蘭終端負載電阻

一、產品用途及特點


1.1：產品用途：微帶電路中做功率分配器、隔離、平衡、終端負載。

1.2：產品特點：該產品具有體積小、功率大、頻率特性好、性能穩定、精度高、安裝工藝簡單等特點。







二、產品參數(可定制)


型號：RFG250b50011
功率：250W
阻值：50Ω
阻值精度：5%
工作頻率：DC-3GHZ
工作溫度：-55℃-+125℃
溫度系數：≤±150PPM/℃
引線長度：3mm
駐波比:1:1.2
基板材料：BeO
規格：24.8*9.5*5.3










三、產品安裝方法及試驗


●安裝方法：將電阻器用螺釘固定在金屬試驗架上，引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。

●產品安裝試驗要點及檢測

◆可焊性

2.1試驗方法：焊槽溫度為235℃±2℃，浸漬時間5S~10S，引出端浸漬度深度距電阻體1mm±0.5mm。

2.2試驗后檢測：電阻器引出端被浸漬的表面部分應有95%的面積覆蓋上一層連續、均勻、光滑、明亮的錫焊。

◆引出端強度

2.3試驗條件：A.沿電阻器引出端水平方向緩慢施加10N拉力，持續5S~10S。

2.4試驗后檢測：電阻器引出端應無機械損傷、松動和脫落。

◆電老化

●安裝方法：用螺釘，加一個彈簧墊圈將電阻器固定在鋁制散熱器上，電阻器與散熱器之間要求接觸良好（涂敷導熱硅脂）；將引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。

3.1試驗前測量阻值。

3.2試驗條件：直流或交流有效值按額定功率施加。

3.3試驗溫度：25℃±5℃。

3.4加電方式：試驗期間施加連續的額定工作電壓。通電期間電壓應穩定在規定值的±5%以內。為了保證電阻的功率降額，
如果機箱內溫度超過70℃，應加風扇冷卻。

3.5試驗后測量：電阻器在25℃±3℃下穩定2h~4h后，電阻器應無機械損傷，電阻值變化不超過±5%。






四、產品安裝說明



4.1 產品安裝時要求保證產品底面與焊盤（外殼）之間接觸良好，接地良好；

4.2 焊接時，使用電烙鐵功率不超過40w；

4.3 負載電阻的引出線應保持水平塔接；

4.4 在散熱片上涂一層厚度為0.25mm的極薄的導熱硅脂；

4.5 可以選擇帶法蘭和不帶法蘭兩種形式；










五、深圳德平電子有限公司


深圳德平電子有限公司是一家從事射頻器件研究開發與生產的專業廠家。公司技術力量雄厚，擁有的檢測設備，完善的生產工藝，具備根據客戶的不同需求進行開發和生產的能力。我們的產品致力于網絡通訊、專業研制生產射頻大功率電阻，圓柱微波負載電阻，法蘭終端負載電阻，同軸衰減片，濾波連接器，穿心電容等高科技領域。

本公司主營：大功率射頻電阻,圓柱微波電阻,高頻貼片電阻,穿心電容,法蘭負載電阻,管狀穿心電容濾波器，薄膜衰減片,饋通濾波器等產品，是出色的電子產品公司，擁有出色的高中層管理隊伍，我們?cè)诩夹g(shù)開發、市場營銷、財務分析等方面擁有豐富的管理經驗，選擇我們，值得你信賴！
標簽： 法蘭負載   法蘭負載電阻   深圳市法蘭終端負載電阻   深圳市法蘭終端負載電阻廠家
