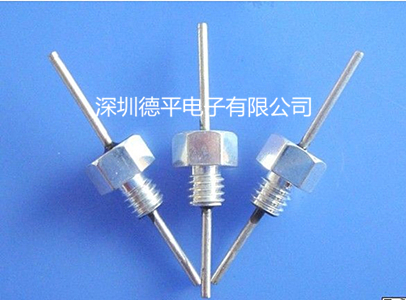

德平供應LC型螺紋穿心電容濾波器1000PF陶瓷濾波器

一、LC型濾波器

LC型濾波器包括一個電感器和一個電容器，這種濾波器可以提供高的輸入阻抗，也可提供低的輸入阻抗，取決于電路的安裝方向。 LT電路是適用高阻抗負載、低阻抗源的情況；LB電路適用于低阻抗負載、高阻抗源的情況。






二、產品參數（可定制）

1.1型    號：5M3-102-100VDC-10A
1.2額定電壓：100V
1.3額定電流：20A
1.4容    量：1000PF
1.5耐 電 壓：550V
1.6電氣設置: Pi型LC 型濾波器
1.7螺紋直徑: 5mm
注）：產品參數可根據要求定制，詳情請與我們的工作人員聯系!






三、產品特點及應用


2.1德平研制生產的LC型濾波器是以陶瓷介質為基礎，充分發揮了陶瓷介質電容使用壽命長、可靠性高的優點，產品有交流100V、250V、400V系列，抗電輕度高，一般抗電強度為額定電壓的6倍以上，容量從10PF~4700PF，有C、L-C、T、Pi電氣配置，適應各種不同原抗阻性和負載阻性的需要，是電源線濾波器的選擇。


2.2應用提示：LC型濾波可用于交流電源線濾波，亦可用與直流大電流場合。但直流濾波器不能應用于交流場合。












四、安裝螺紋型LC型濾波器的要點




3.1安裝旋轉力-在將濾波器安裝到隔板或面板時應使用相對外殼推薦的安裝旋轉力。這點很重要。否則，由于外殼的變形可以引起里面電容器損壞。當安裝到螺紋孔，安裝扭轉力應采用推薦給用螺母的 50% 。


3.2安裝工具-六角形的濾波器應用合適的套管工個安裝。圓形的采用以下方法(不能用鉗子工具來安裝，以免破壞濾波器)。頂部帶開槽的圓形濾波器打用簡單工具旋進螺紋孔。


3.3接地-為了保證濾波器的正常工作，濾波器的外殼必須足夠連接到面板的地，從而為干擾提供有效通路。不推薦采用粘合劑鎖定，如果要使用，則應該在濾波器安裝完畢后才使用。


3.4最小板厚-用戶應該注意到有時穿心式濾波器在螺紋和殼體的安裝邊緣之間有退刀槽。當裝進板內的厚度小于這個退刀槽的長度時，螺紋孔的緊密配合與濾波器的定位方面便會產生問題。因此，在可能的情況下，面板的厚度都應該大于這個退刀槽的長度。


3.5板厚-這指標用做保證包括使用墊片的情況下，螺母能完全齒。


3.6接線端焊接:無論是螺裝型或直接焊接型，將導針焊接時都應該注意以下各點:1.烙鐵端的溫度不宜超過 300 ℃，焊接材料時間最長3到5秒，盡減小熱沖擊破壞電容的危險。2.在焊接點與殼體之間盡可能用散熱器，特別在焊接時間較長的情況尤其重要。











五、深圳德平電子有限公司



深圳德平電子有限公司是一家從事射頻器件研究開發與生產的專業廠家。公司技術力量雄厚，擁有的檢測設備，完善的生產工藝，具備根據客戶的不同需求進行開發和生產的能力。我們的產品致力于網絡通訊、專業研制生產射頻大功率電阻，圓柱微波負載電阻，法蘭終端負載電阻，同軸衰減片，濾波連接器，穿心電容等高科技領域。

本公司主營：大功率射頻電阻,圓柱微波電阻,高頻貼片電阻,穿心電容,法蘭負載電阻,管狀穿心電容濾波器，薄膜衰減片,饋通濾波器等產品，是出色的電子產品公司，擁有出色的高中層管理隊伍，我們在技術開發、市場營銷、財務分析等方面擁有豐富的管理經驗，選擇我們，值得你信賴！
