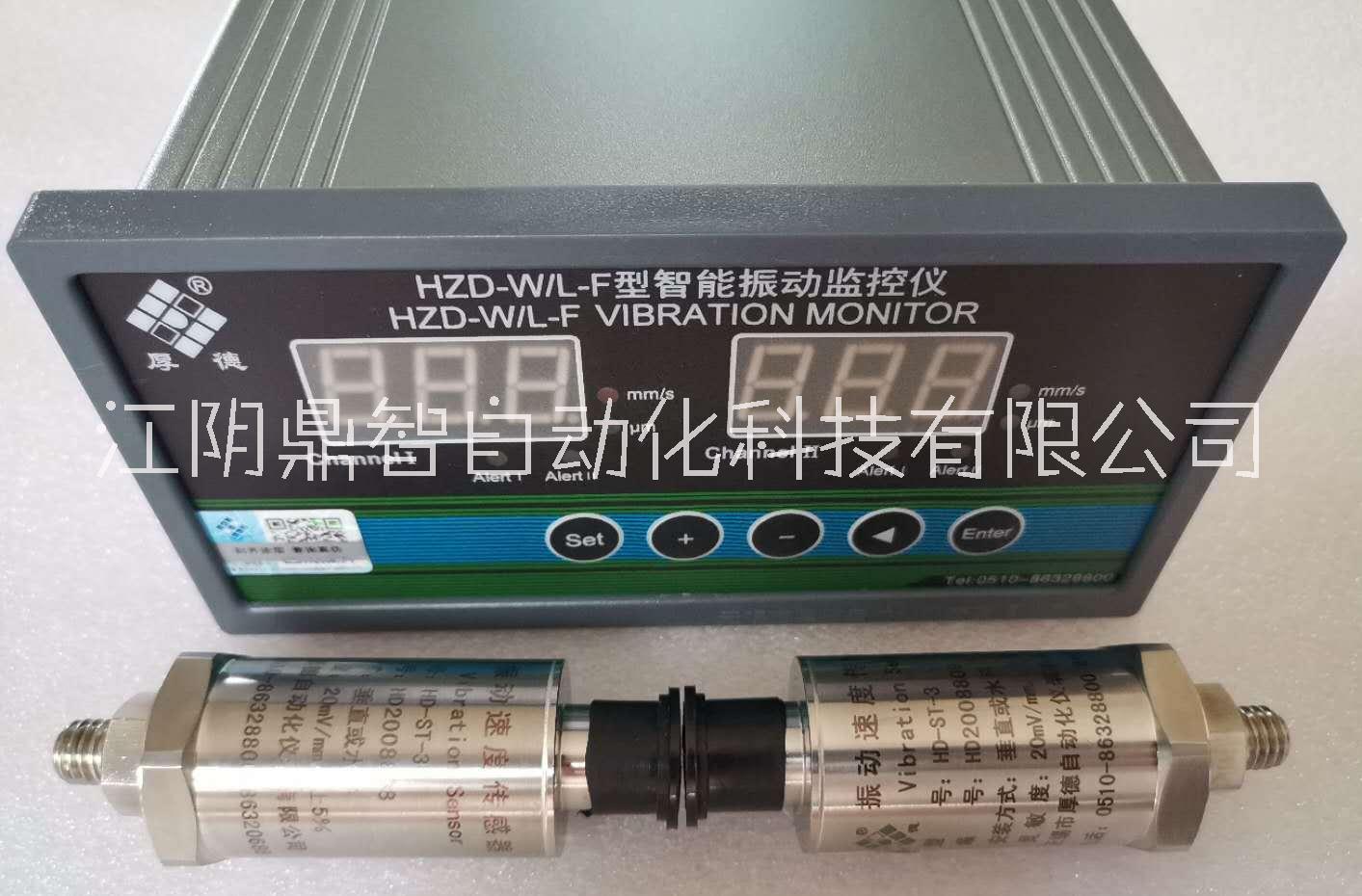

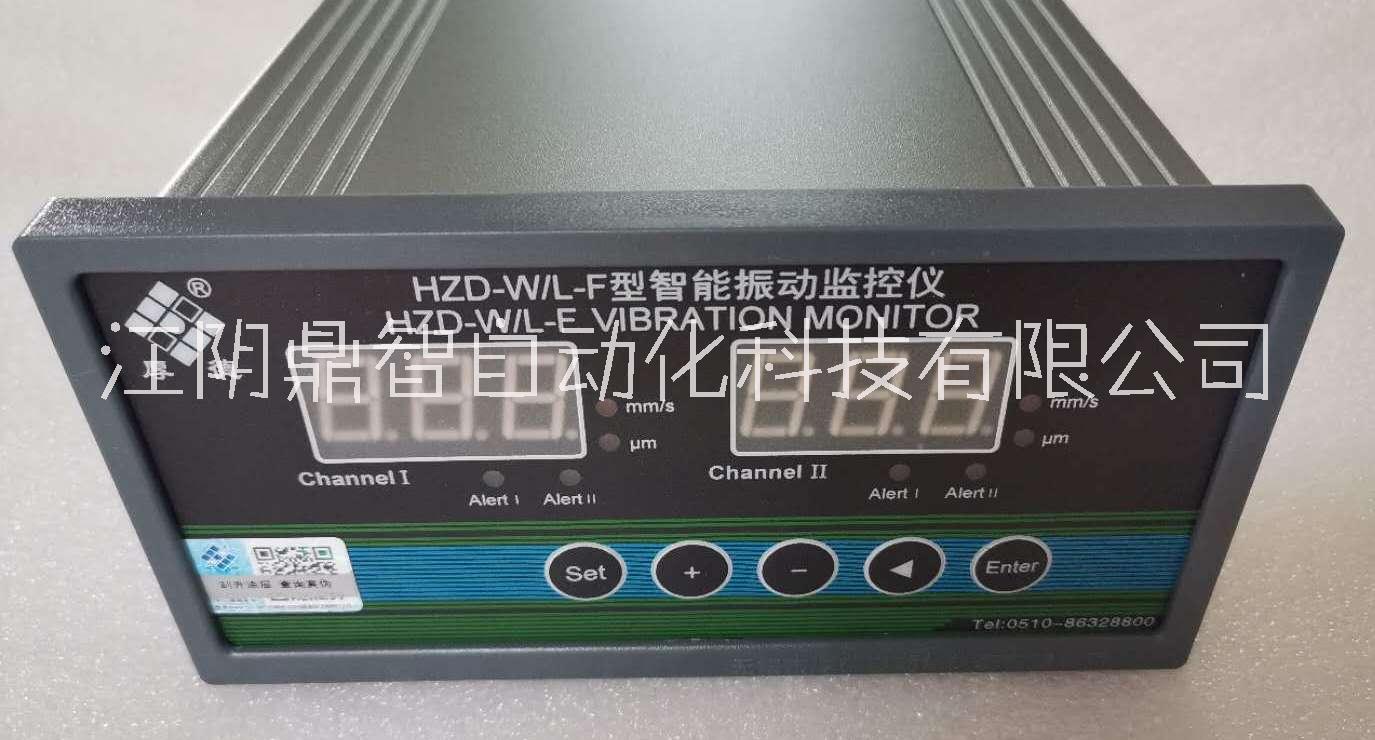

無錫厚德HZD-W/L-F型振動監控儀表

概述：

無錫厚德HZD-W/L-F型振動監控儀表與HD-ST系列振動速度傳感器配套使用，可用來測量軸承座，機殼或者結構的振動速度或振動位移，對于電機、壓縮機、風機等要測量多點振動的情況，該監控儀尤其適用。

無錫厚德HZD-W/L-F型振動監控儀表技術參數：

輸入信號：接受一個HD-ST系列振動速度傳感器的信號

靈 敏 度：20mV/mm/s±5%

頻    響：5～300Hz

輸入阻抗：大于100KΩ

量    程：0～500μm（峰-峰值）；0～50.0mm/s（真有效值）

顯示方式：三位0.5英寸LED數字顯示

顯示精度：±0.5%滿量程

LED指示：報警Ⅰ值、報警Ⅱ值紅色LED

電流輸出：4～20mA有源，輸出負載 ≤500Ω

報警設置：滿量程，精度 ±0.5%

繼 電 器：環氧樹脂，節點容量 10A/250VAC，常開觸點

外接電源： 220VAC，50Hz

無錫厚德HZD-W/L-F型振動監控儀表訂貨代號：

HZD-W/L-A□-B□-C□-D□     ，掛壁式、盤裝式

HZD-W/L-2-A□-B□-C□-D□   ，盤裝式

HZD-W/L-S-A□-B□-C□-D□   ，盤裝式

HZD-W/L-F-A□-B□-C□-D□   ，掛壁式、盤裝式

HZD-W/L-G-A□-B□-C□-D□   ，掛壁式

HZD-W/L-Y-A□-B□-C□-D□   ，盤裝式

無錫厚德HZD-W/L-F型振動監控儀表選型舉例：

HZD-W/L-A2-B2-C2-D2；   HZD-W/L-A2-B3-C3-D3

HZD-W/L-2-A2-B2-C2-D2； HZD-W/L-2-A2-B2-C3-D3

HZD-W/L-S-A2-B2-C2-D2； HZD-W/L-S-A2-B2-C3-D3

HZD-W/L-F-A2-B2-C2-D2； HZD-W/F-2-A2-B2-C3-D3

HZD-W/L-G-A2-B2-C2-D2； HZD-W/F-G-A2-B3-C3-D3

HZD-W/L-Y-A2-B2-C2-D2； HZD-W/F-Y-A2-B3-C3-D3
