供應合成氨仿真實訓設備

1.裝置構成

1.1.硬件設備

（1） DCS控制合成氨裝置智能模擬設備：采用各色有機玻璃管、常減壓塑料管等材料制備，利用電動、燈光、立體、、色彩等現代化手段，按照一定比例制作的“合成氨裝置”。標準尺寸：5000*3600*2800mm。

（2） 控制設備：配備電控柜，對動態模擬設備進行分工段進行控制和總體控制，臺式計算機6臺（CPU頻率：3300MHz；內存容量：4GB DDR3 1333MHz；硬盤容量：500GB 7200轉，SATA ；顯卡芯片：AMD Radeon HD 6450 1G；光驅類型：DVD刻錄機）。

1.2.控制及仿真軟件

（1）DCS控制系統（包括學員站和教師站）

（2）合成氨裝置三維虛擬仿真系統

（3）合成氨裝置備內部結構仿真系統

2.裝置技術要求

2.1合成氨裝置模擬設備

與實際“合成氨裝置”一一對應，整體美觀，主要設備結構外形標準、清楚?？赏ㄟ^DCS控制系統模擬生產操作，利用電動、燈光、立體、、色彩等現代化手段，顯示生產過程的溫度、壓力、物料流動、液位變化動態情況。能使靜態模擬設備動起來，更加形象生動，利于理解。并與博赫DCS控制系統通信并控制。

2.2 DCS控制系統

DCS仿真控制系統與模擬設備通信，實現真正的仿工廠實際控制。合成氨生產現場資料內容包括：流程圖，現場視頻，現場平面圖、巡線圖、消防圖，有毒有害物質參數、易燃易爆參數表等。主要表現方式有文字說明、圖片說明、視頻等。DCS控制系統包括學員站和教師站。

2.2.1 工藝仿真軟件學員站

主要功能：

1)   操作工段：一段轉化，二段轉化，脫硫，甲烷化，氨合成，氨分離，泵房。

2)   控制方式：DCS控制，現場控制。

3)   工藝狀態：冷態開車、正常運行、正常停車、常見事故處理、緊急停車。

4)   操作模式：單機模式、聯機模式、聯網模式。

5)   評分系統：智能評分。

6)   基本操作：開/關手動閥操作、開自動閥并設置OP操作、自動閥設置自動狀態并設定SV操作、切換手動/自動狀態操作、開/關泵操作、點火操作、串級操作、主/備泵切換操作。

7)   進度存盤：保存、讀取。

8)   操作凍結：凍結、解凍。

9)   時鐘因子：50%速度、75%速度、速度、150%速度、300%速度、500%速度。

10)  模擬設備通信：與博赫科技生產的DCS控制智能模擬設備通信并控制。

11)  網絡通信：與DCS教師站和博赫三維虛擬工廠通信并控制。

12)  歷史分析：趨勢曲線、報警記錄。

13)  其它功能：報警監控、更換主題、操作用時。

2.2.2工藝仿真軟件教師站

主要功能——智能輔導，實現教師和學生協同操作，能夠?qū)崟r(shí)監控、操作每個學員站點的操作界面，實現真正的互動式教學。

1)   站點管理：聯機分組設置、監控站點、開啟聯網模式。

2)   運行管理：凍結站點、變量監控、查看成績。

3)   成績管理：歷史成績查詢、成績統計、成績備份、成績核實。

4)   界面風格：藍色清新、個性XP風格、WIN XP風格、紫色優雅風格、自由風風格、透明光澤風格。

2.2.3 實現教學實習操作\培訓內容

冷態開車過程、正常運行過程、正常停車過程、常見事故處理過程、緊急停車過程。

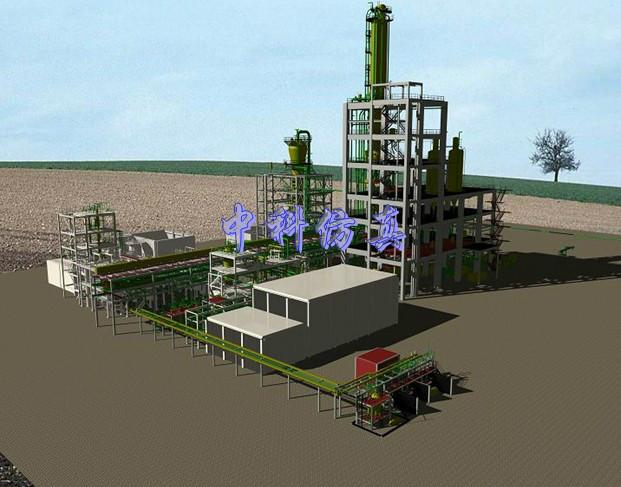

2.3合成氨裝置三維虛擬仿真系統

完全根據生產現場設計的裝置模擬設備，學員可通過操作鼠標和鍵盤行走于虛擬裝置中，并完成對現場設備的操作。提供更貼近現場的效果。

1）合成氨裝置三維場景：

內容包括：，一段轉化，二段轉化，脫硫，甲烷化，氨合成，氨分離，泵房。

2）合成氨裝置場景標注：

內容包括：設備名稱，設備介紹，路標，路線指引，背景解說，場景導航。

3）合成氨裝置操作:

內容包括：人物行走，人物飛行，漫游切換。

2.3.1 合成氨裝置三維場景

1）合成氨裝置三維設備：

內容包括：一段轉化爐，二段轉化爐，甲烷化反應器，氨合成塔。

2）合成氨裝置三維設備功能：

內容包括：分步分解，分步合成，現場相片，設備主要參數。

2.3.2 合成氨裝置場景標注

內容包括：設備名稱，設備介紹，路標，路線指引，背景解說，場景導航。

2.3.3 合成氨裝置操作

內容包括：人物行走，上樓梯，漫游切換，開、關閥操作，與博赫公司DCS系統聯機操作。

2.4合成氨裝置設備結構仿真系統

包括一段轉化爐，二段轉化爐，甲烷化反應器，氨合成塔，泵，閥等主要設備的內部結構、組裝、拆卸過程，分步分解，分步合成。并有現場相片及設備主要參數。使學員能夠了解設備的內部結構和裝卸原理。
